Lenovo G500 分解 ディスプレイ交換

画面割っちゃった、って事で交換作業を行いました。
ちなみにメーカに頼むと3、4万円ですが、自分でやるとパーツ代のみ8,000円で済みます。
その代わり分解工程は若干面倒なんで、自信のない人は知り合いの僕みたいなPCオタクに数千円払ってやってもらうのがいいかも。

1. 裏蓋を外す

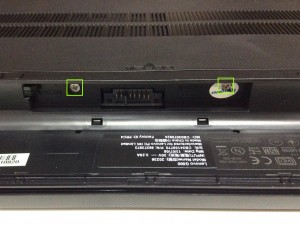

バッテリーを外した側面にネジが2本あります。封印は諦めてビリビリしてしまいましょう。
ネジを外したところで裏蓋をスライドさせると取れます。

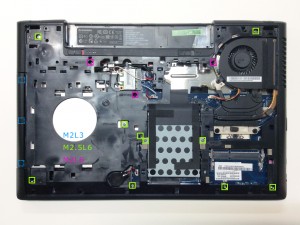

2. 諸々ネジを外す

HDD 交換、メモリ追加交換、WiFiチップ交換、CPUファンのお掃除な方はここで終了です。お疲れ様でした。
KB の交換のみであれば、ピンクマーカのネジだけでOK。青マーカのネジは光学ドライブを外さないとアクセス出来ません。グリーンマーカは全部取らなくてもパームレストが取れたと思うんだけど、どれがどれって検証が面倒くさいのでやってません:p 青とピンクだけでいけるかも?

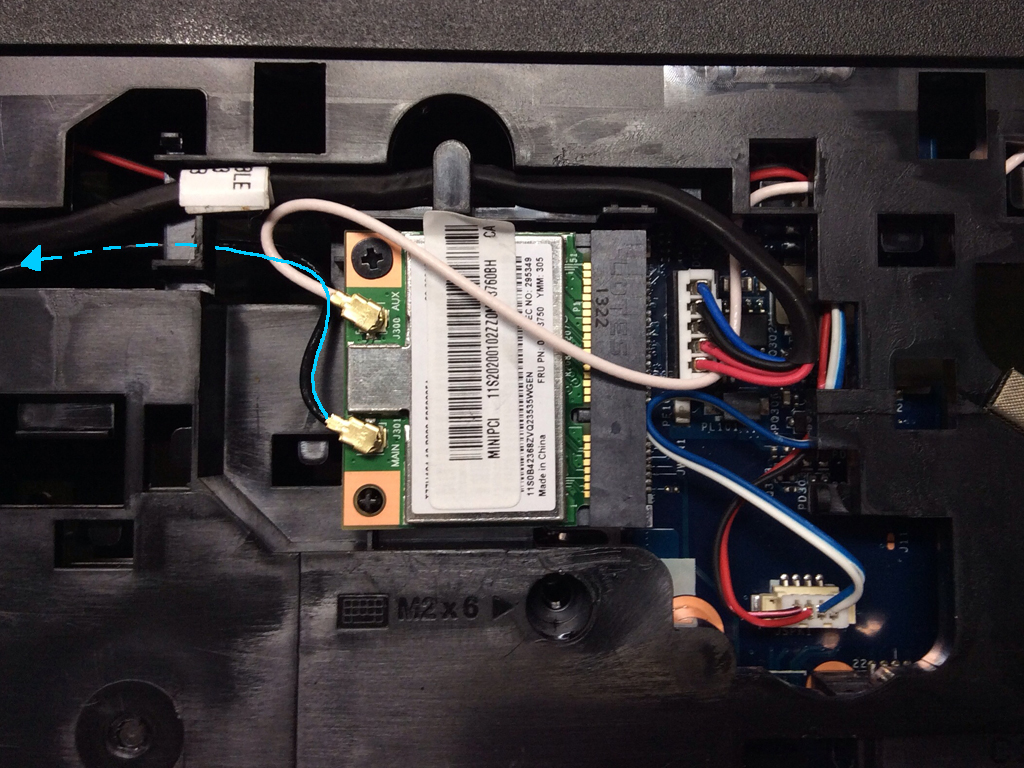

WiFi のMain(黒)も外しておくとディスプレイ取り外し時に楽。

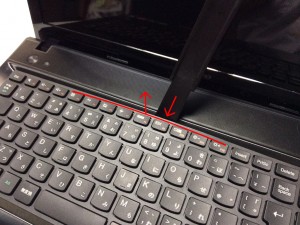

3. キーボードを外す

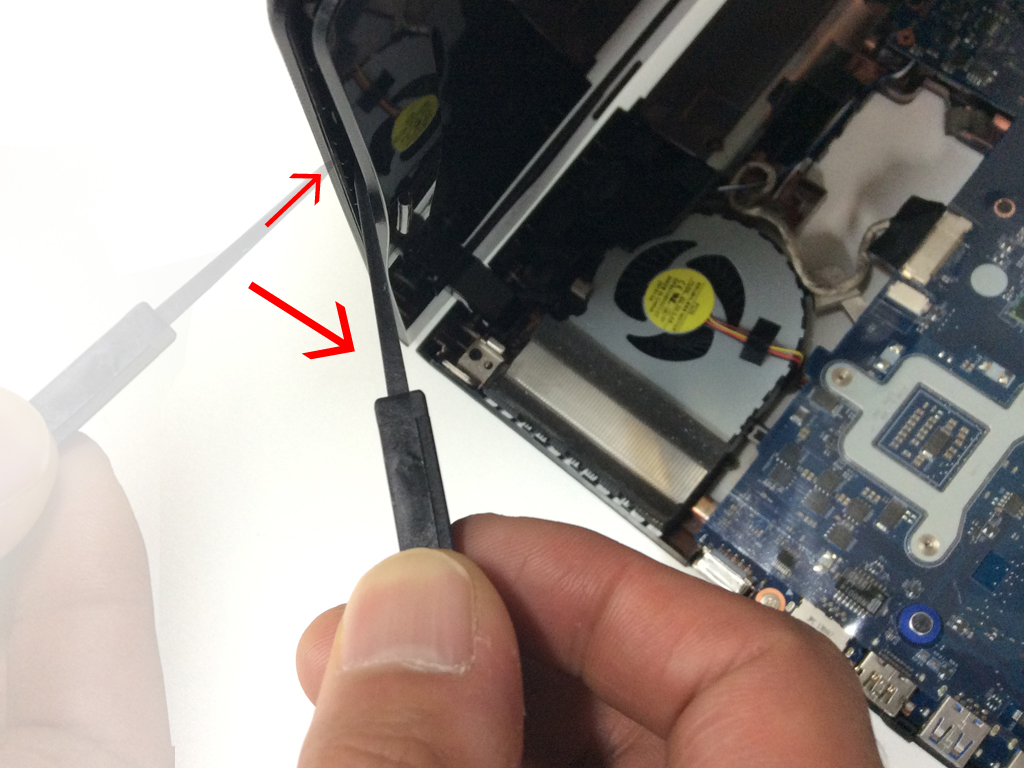

ツメで固定されているので隙間にプラ外しを差しこんで上にバリバリと引っ張ると取れる。

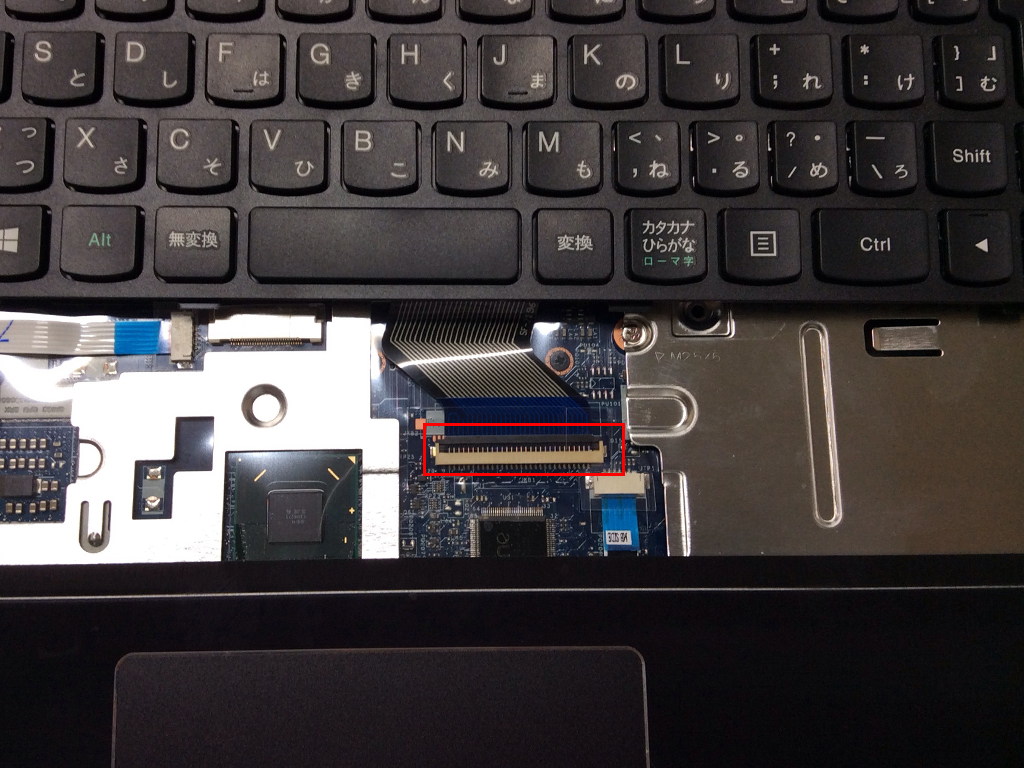

フィルムケーブルに注意。

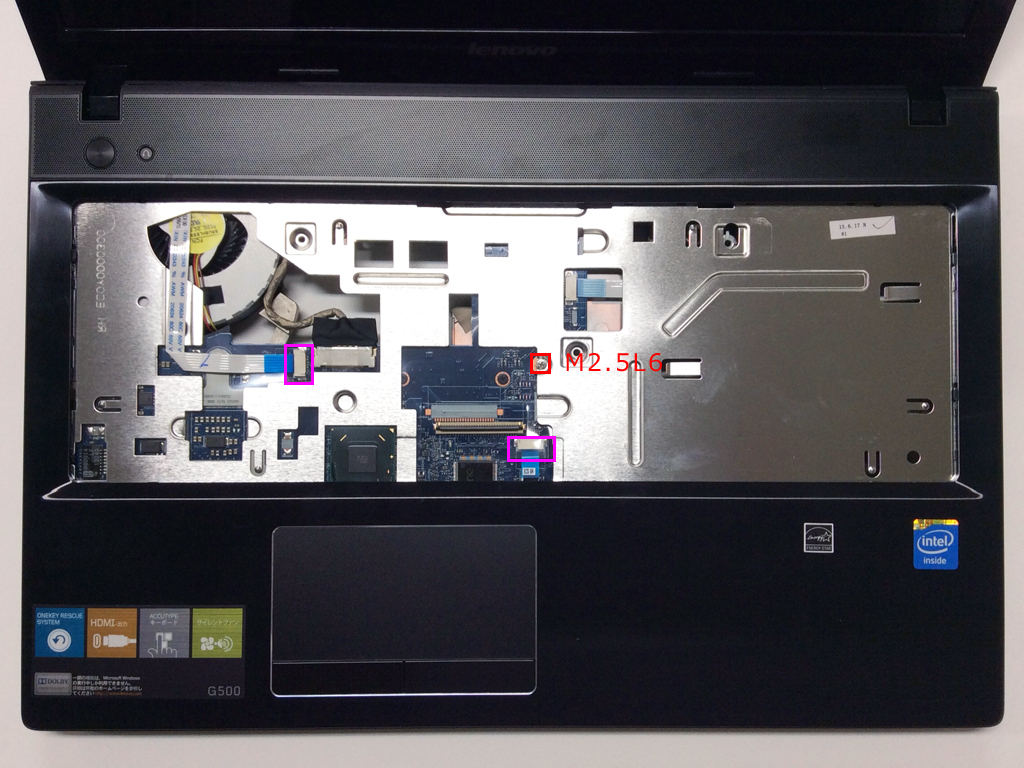

4. パームレスト取り外し

電源ボタンとトラックパッドのフィルムケーブルを外しておきましょう。


5. ディスプレイ取り外し

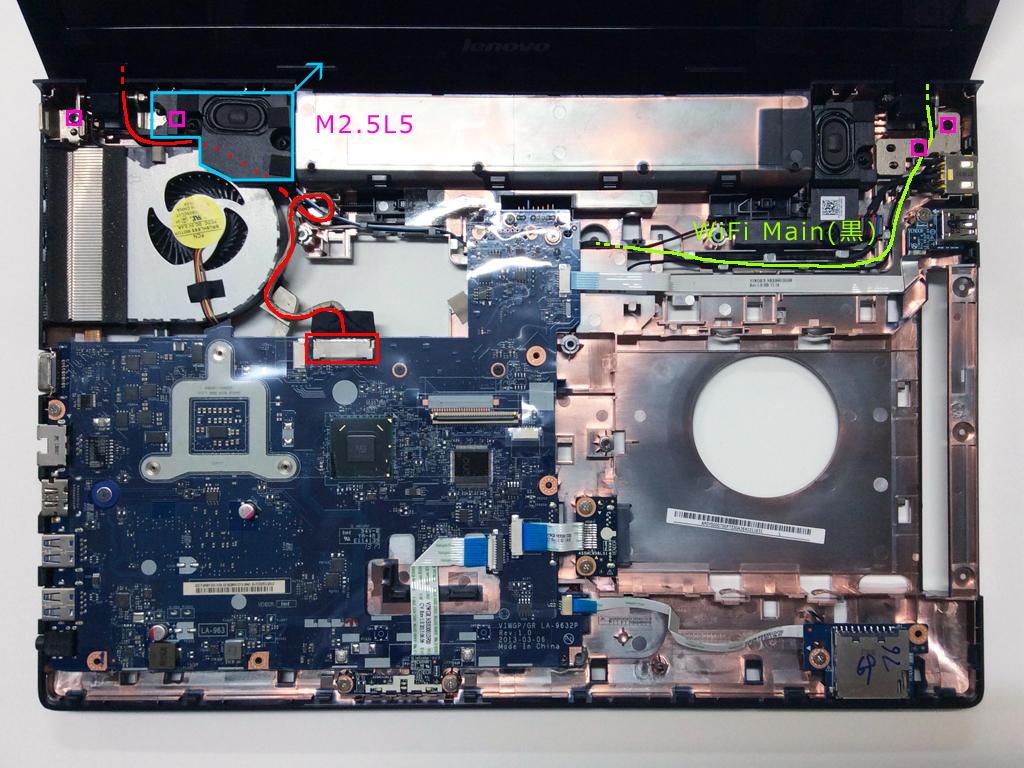

青マーカのLスピーカーはネジ無しで外れます。WiFi のメインケーブルと、ディスプレイ信号用のケーブルを外した後、Disp固定用のネジを外していきます。


6. ディスプレイの枠を外す

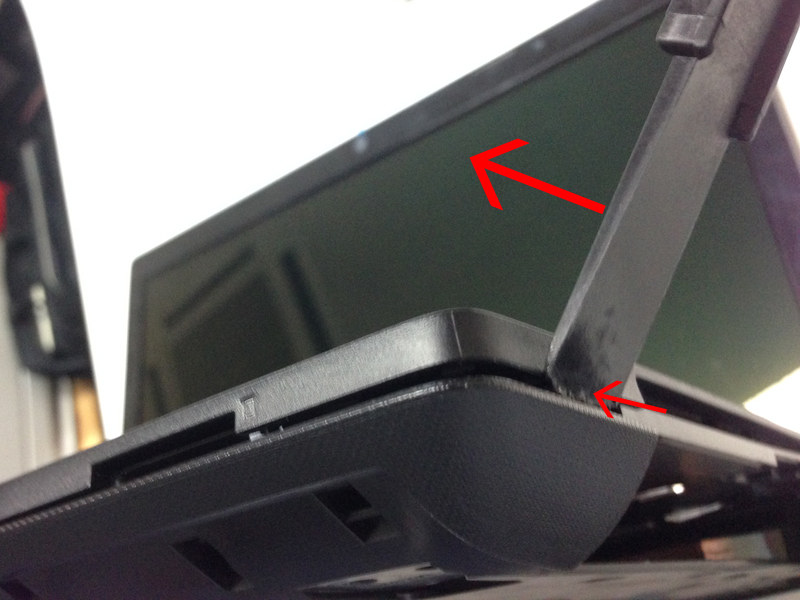

画像を参考に、プラ製パーツ外しを隙間に入れ込んで、手前(KB)側に倒すとパキパキとツメが外れる。ネジ止めなし。
写真の撮りやすさ的に本体にディスプレイがまだついてるけど、作業のし易い方でどうぞ。

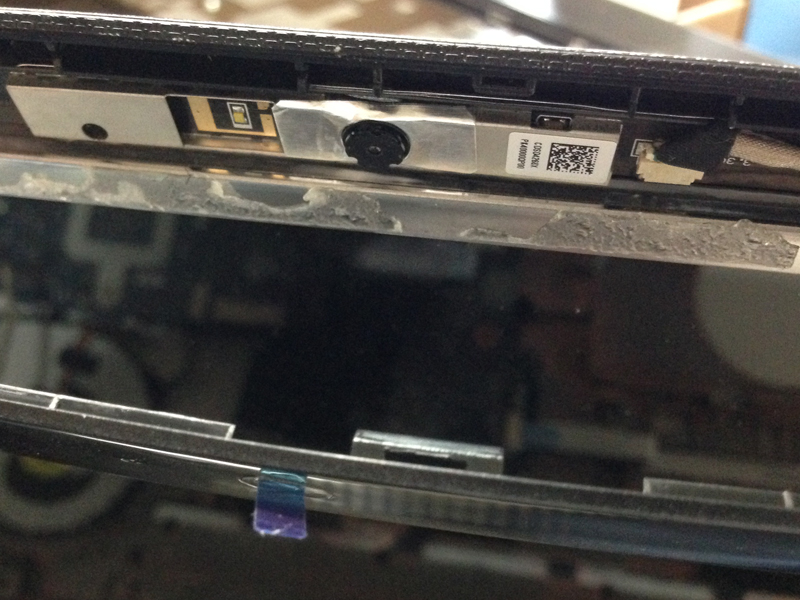

Webカメラ辺は両面テープで固定されていました。Lenovo のノートって両面テープの出番がちょいちょいある気がする。

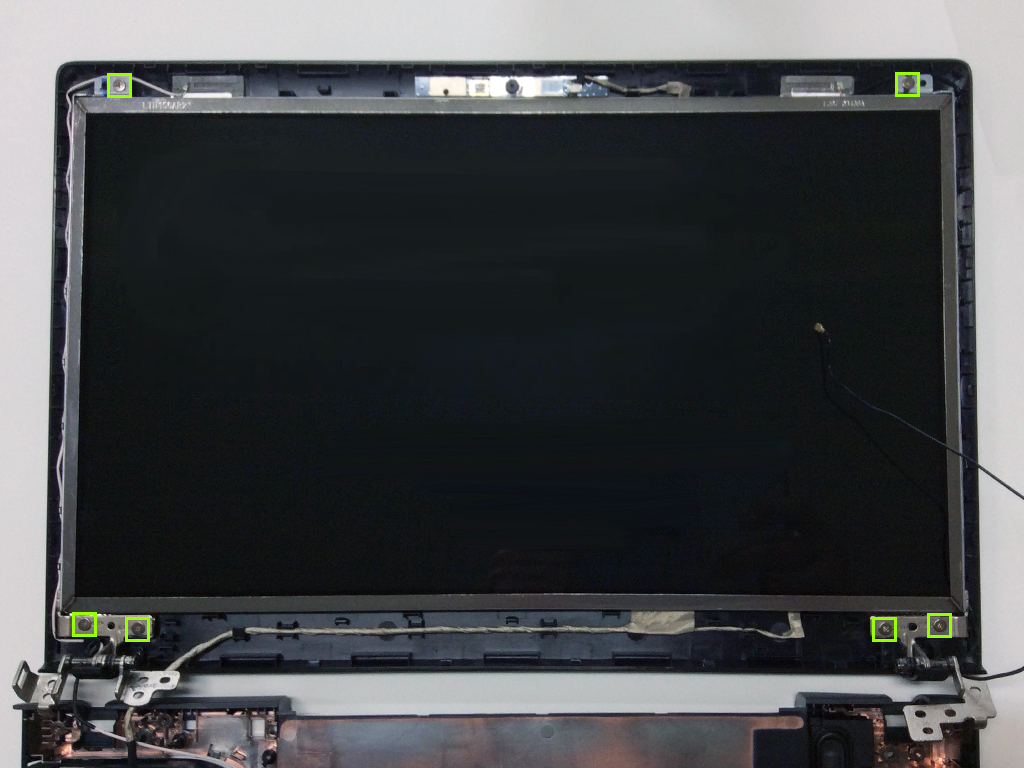

7. 液晶パネル取り外し

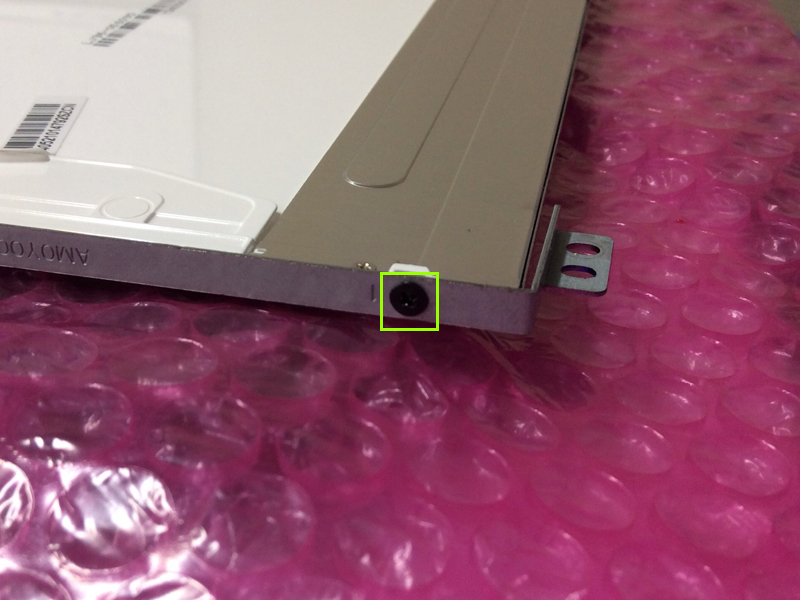

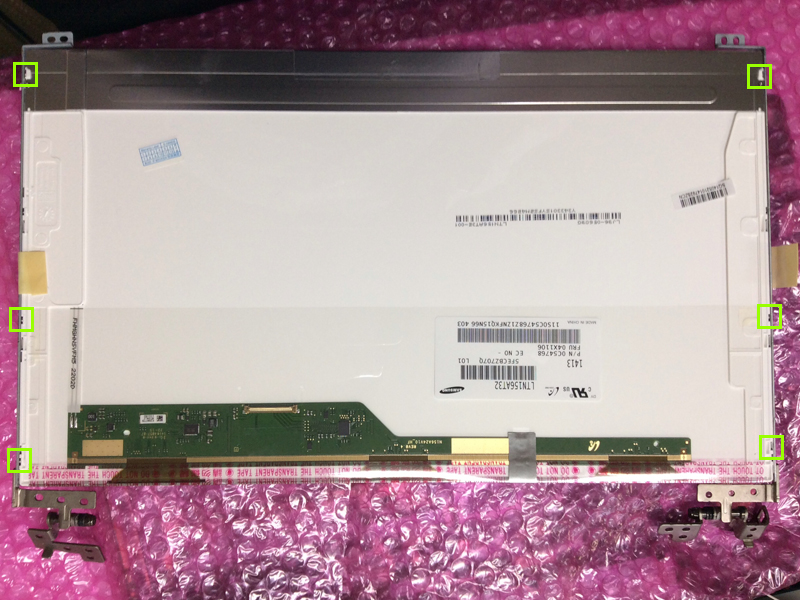

外装から外した後、ガラスパネル周辺のネジを外し、金属フレームも取り外す。

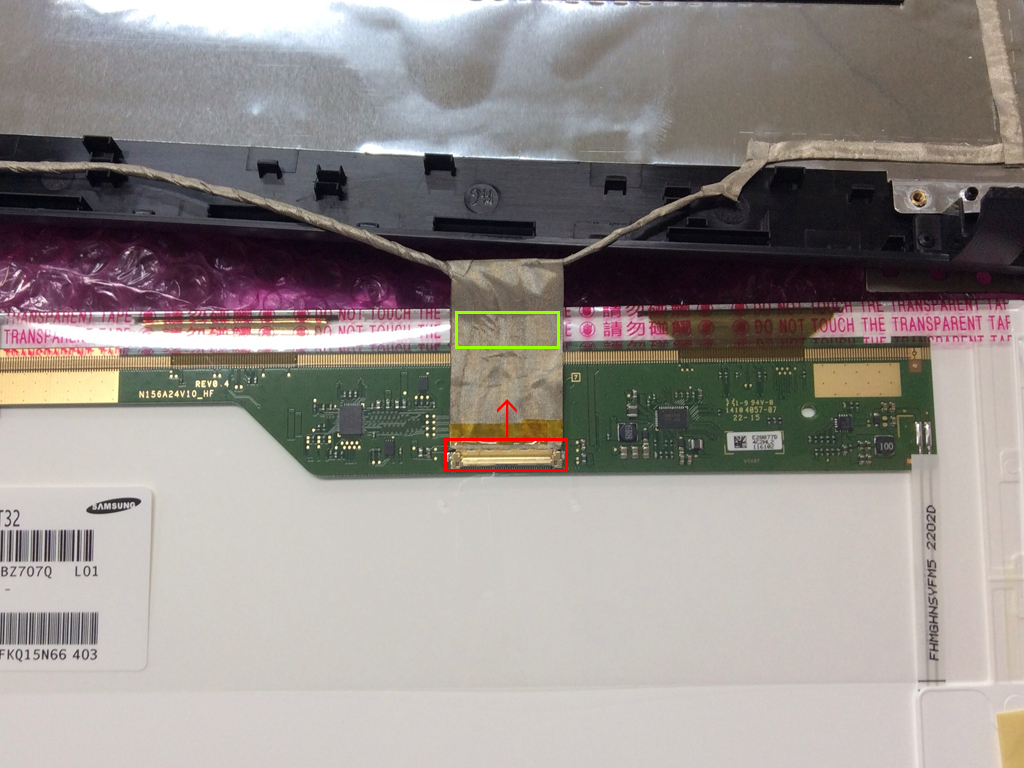

8. 液晶ケーブル取り外し

緑マーカ部分の裏は、またもや両面テープです。慎重に外して下さい。



眠くて画像が色々適当になってる気がするけど、終了!
