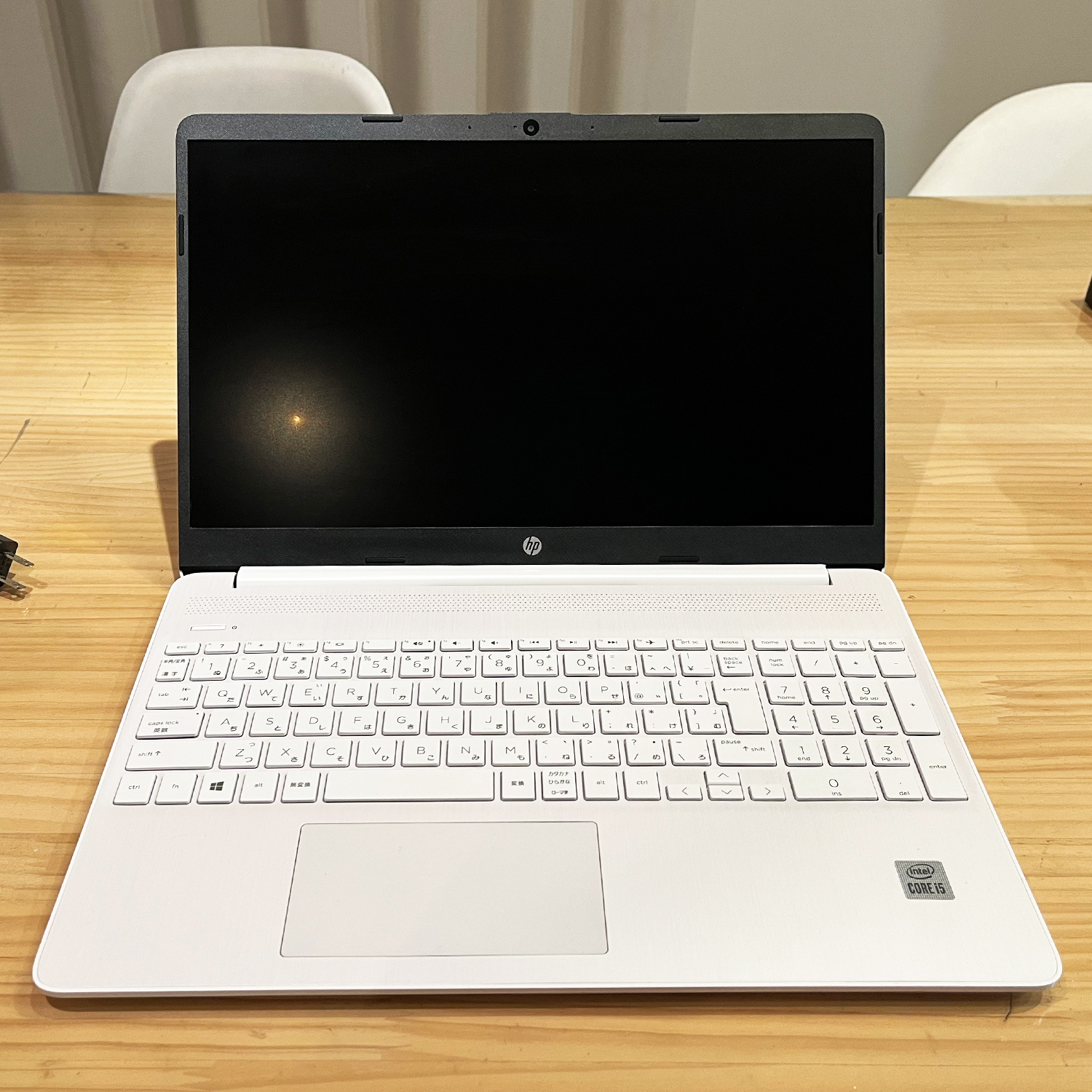

HP Laptop 15s-fq1065 分解、LCD交換 | HP 15s-fq1065 Tear Down

モニタにノイズが入るとのことでLCDの交換をしました。

裏蓋から。

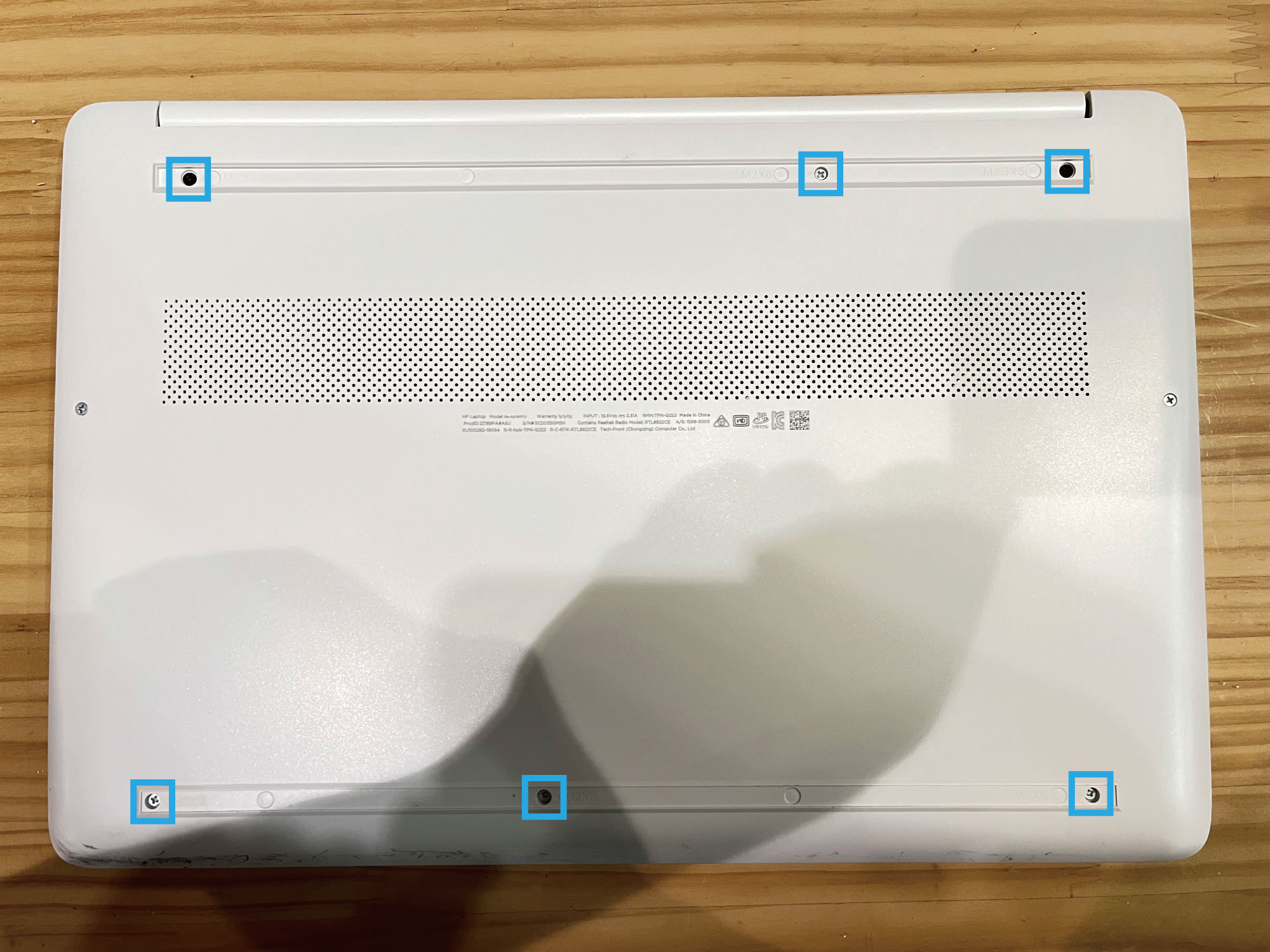

見えてる2つのネジ+両面テープで付けられているゴム足を剥がすと出てくる隠しネジ、全部外します。

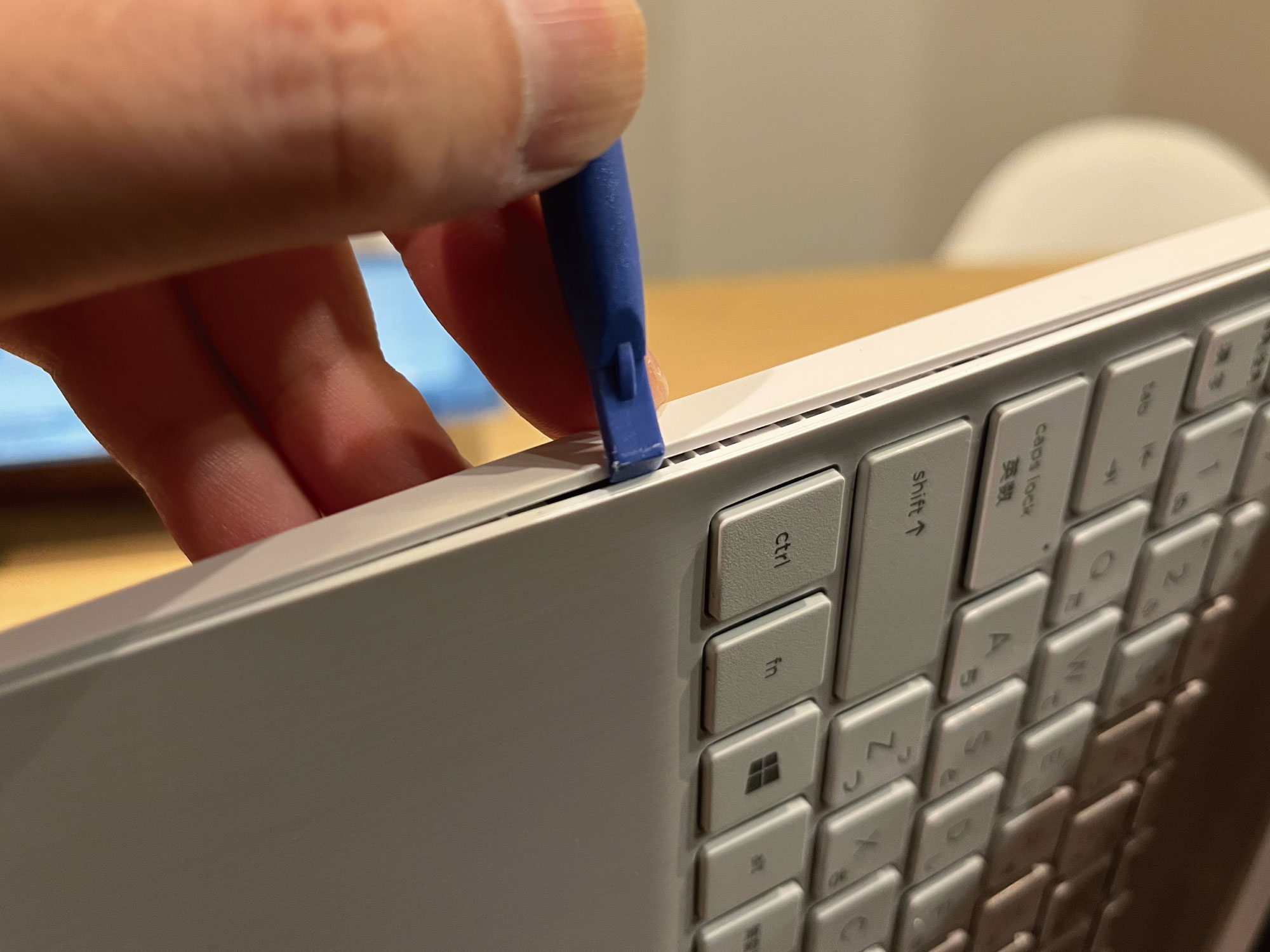

パーツ外しで爪を外します。

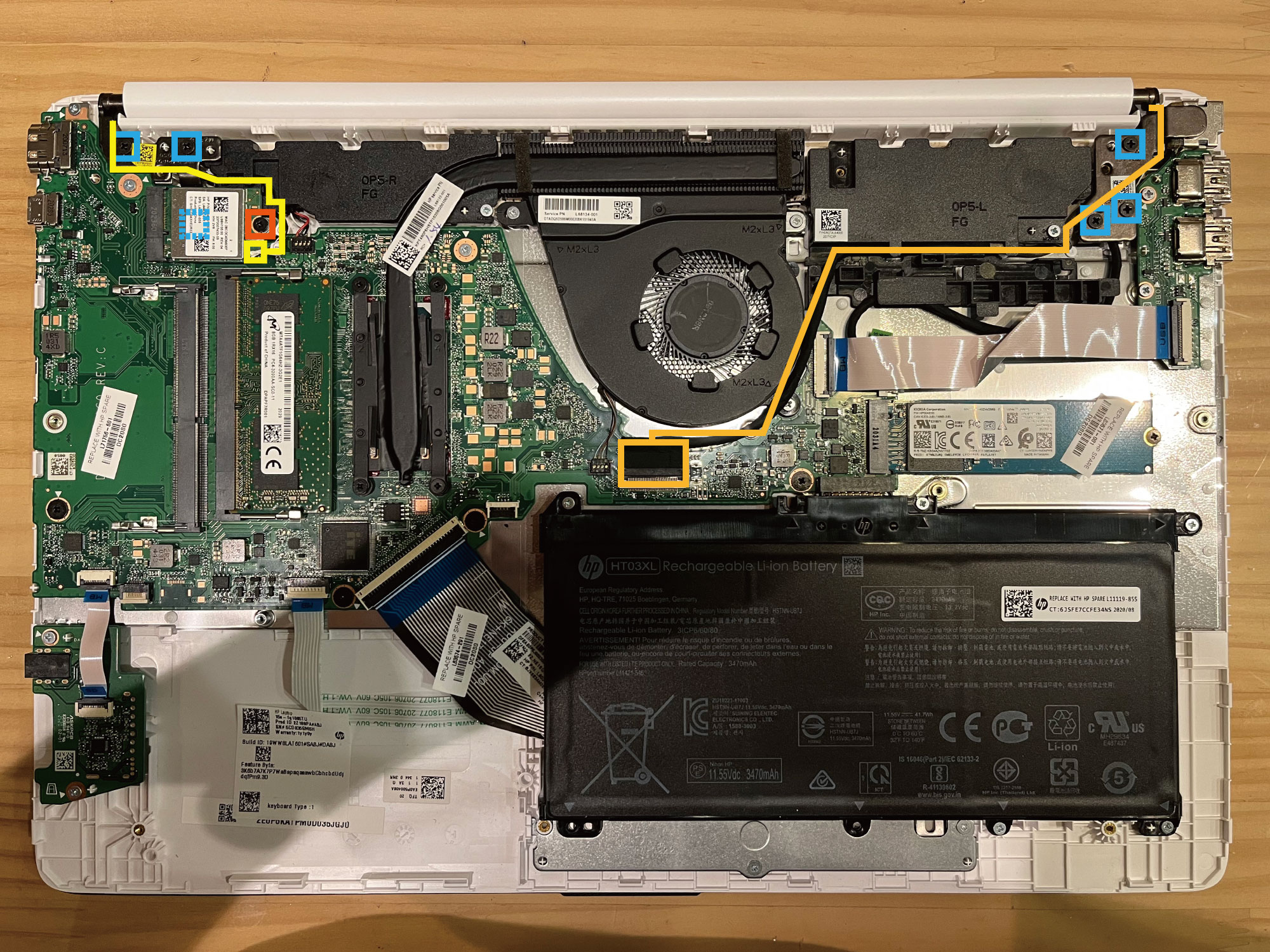

LCDへの通信ケーブルとWiFiのアンテナケーブル、Wifi子機、液晶ヒンジ固定ネジx6 を外します。
ヒンジ固定ネジの一つはWifi子機を外さないとアクセス出来ないので注意。

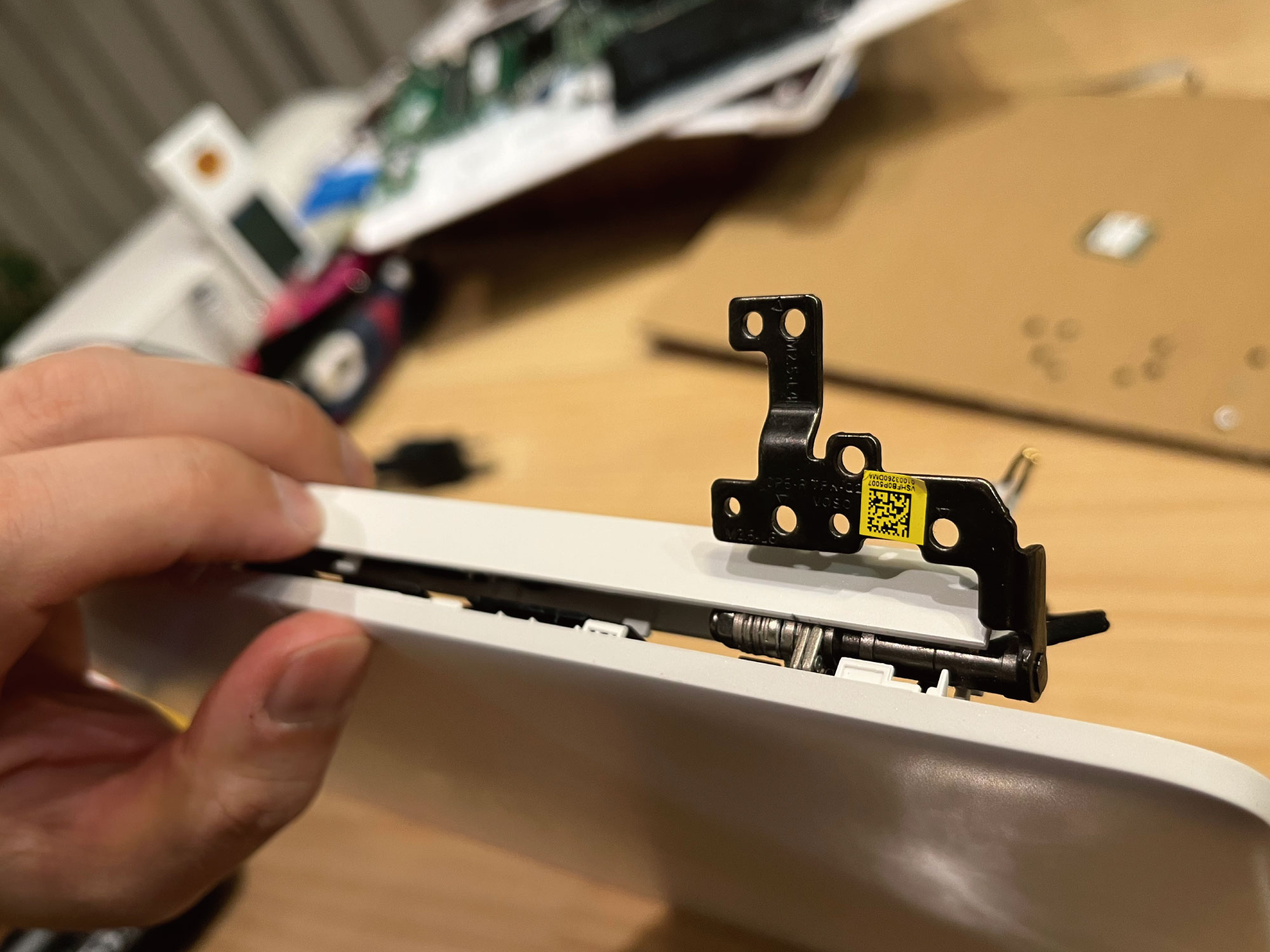

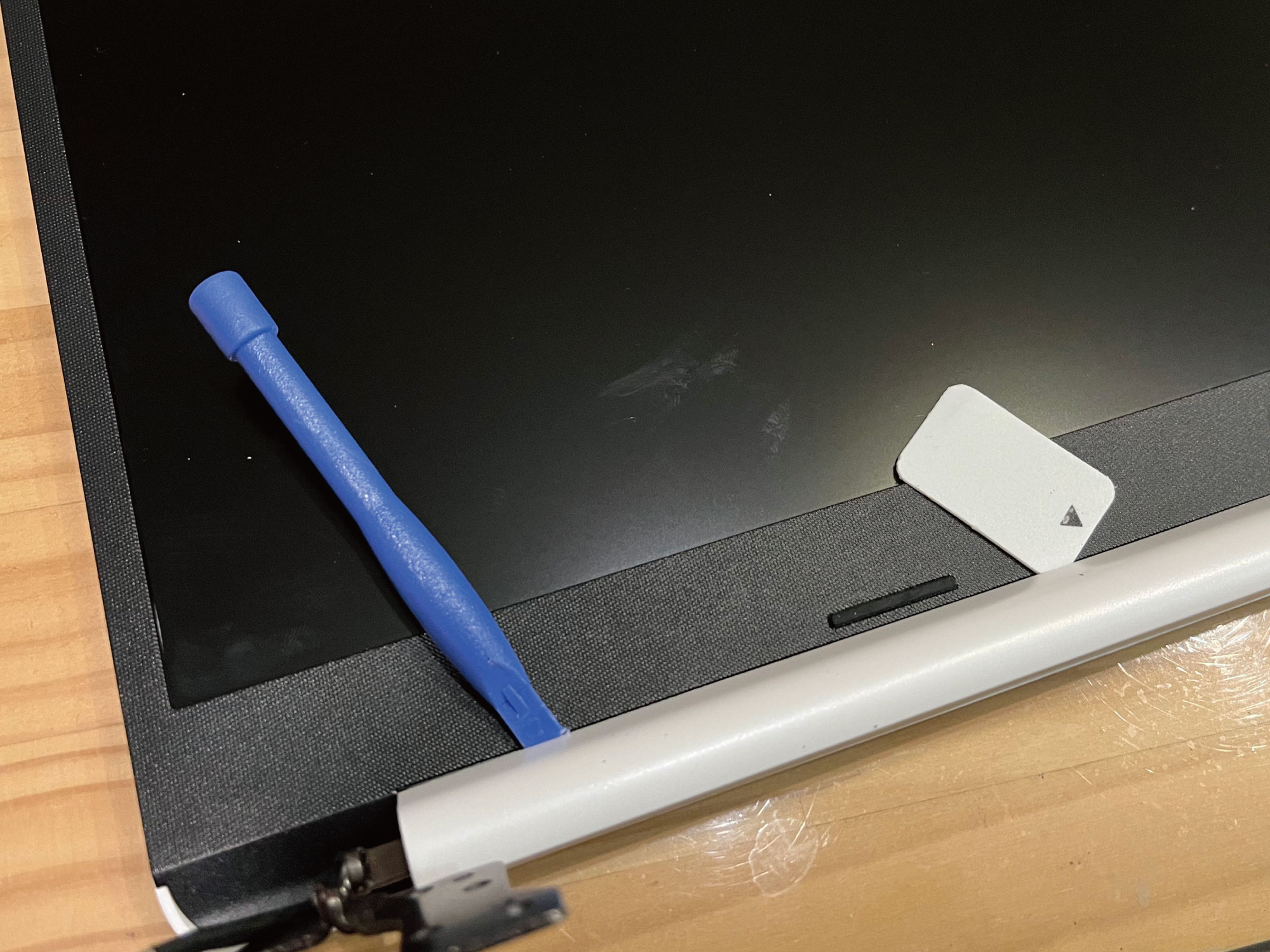

ヒンジカバーを外します。

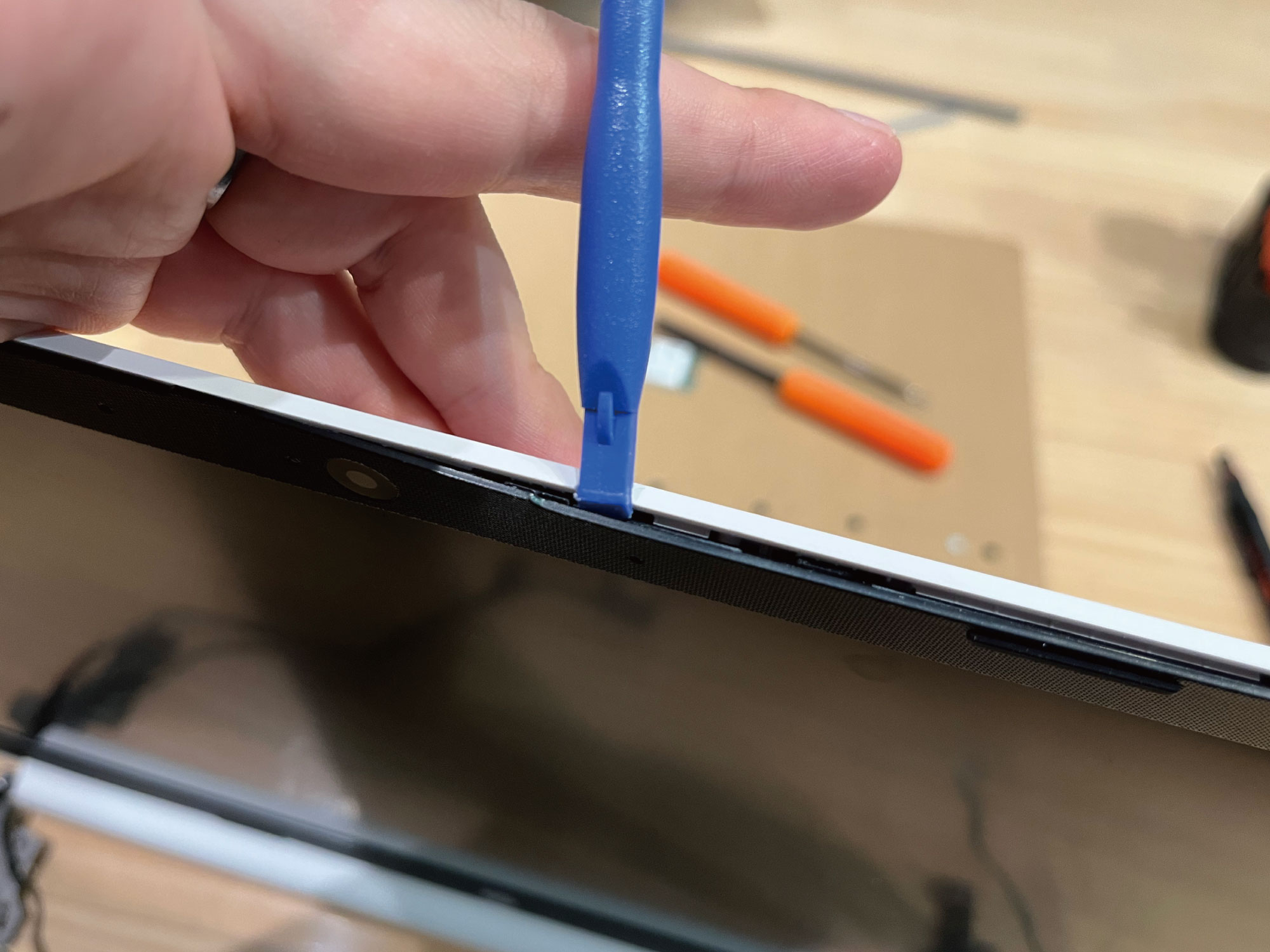

ベゼルを外します。両面テープで接着されているので注意。

下部のネジは外さなくても、恐らくLCDは外れます(自分の時は外しちゃいましたが)

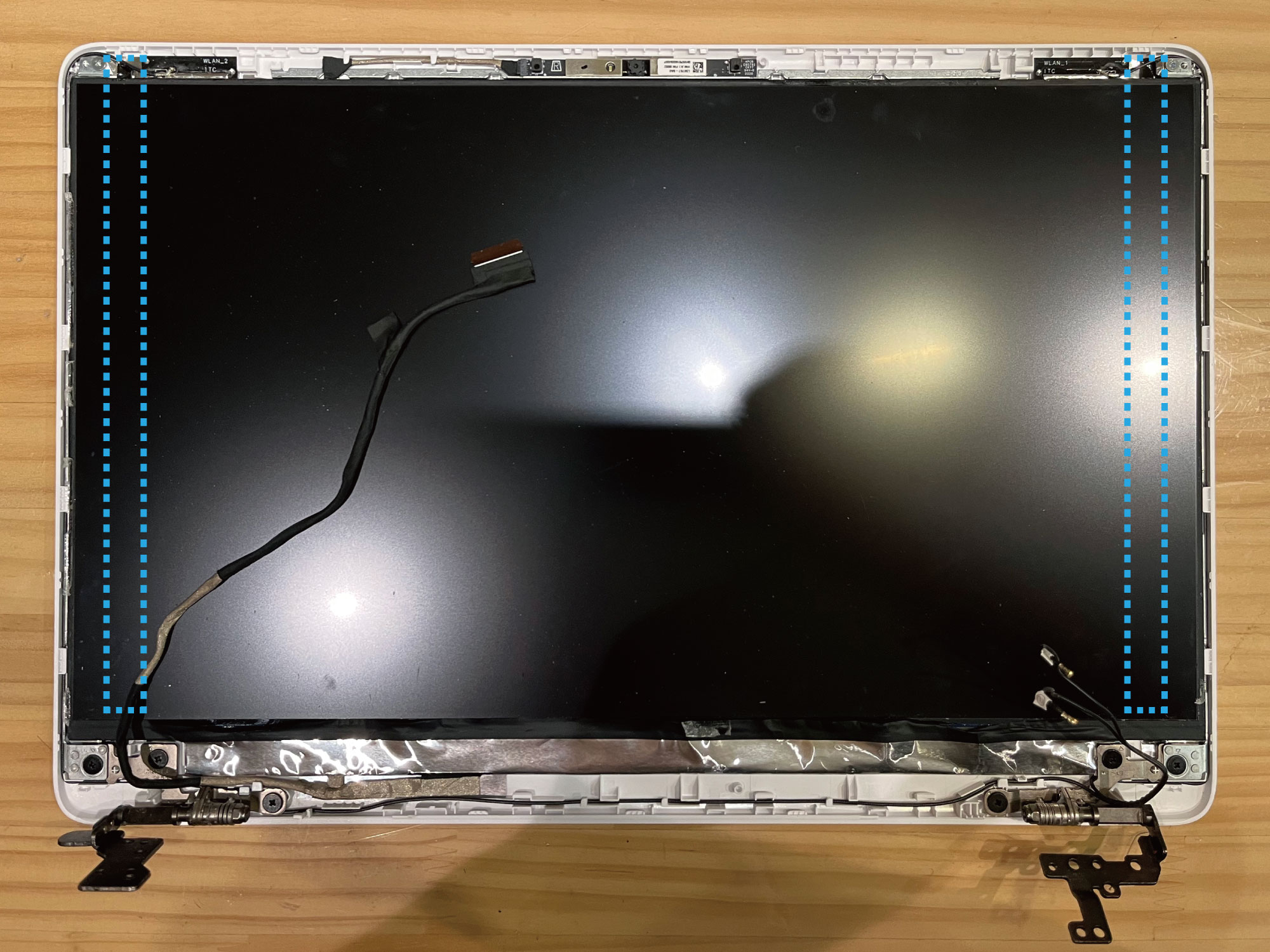

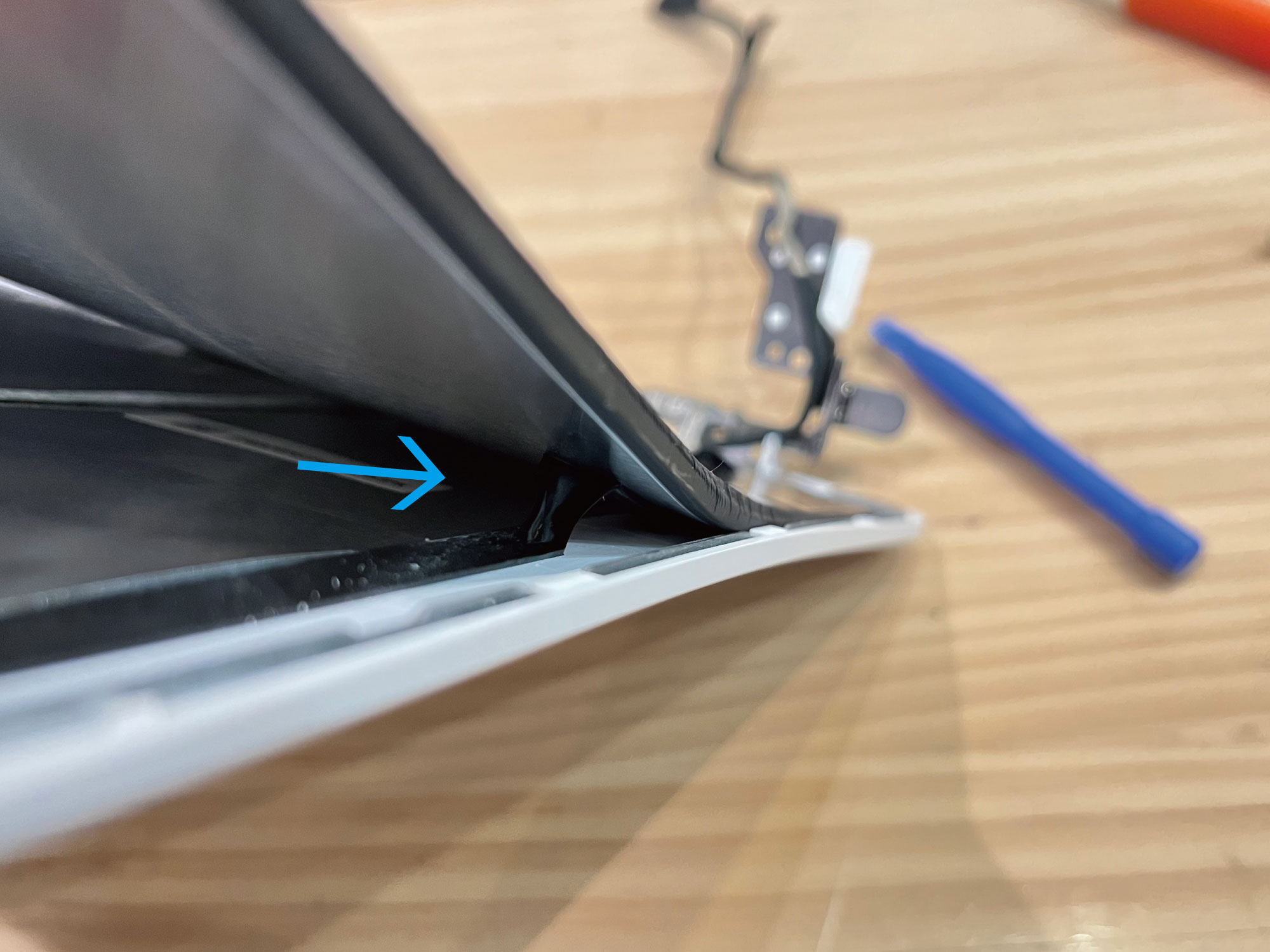

水色破線部分に両面テープが貼られているので注意して下さい。

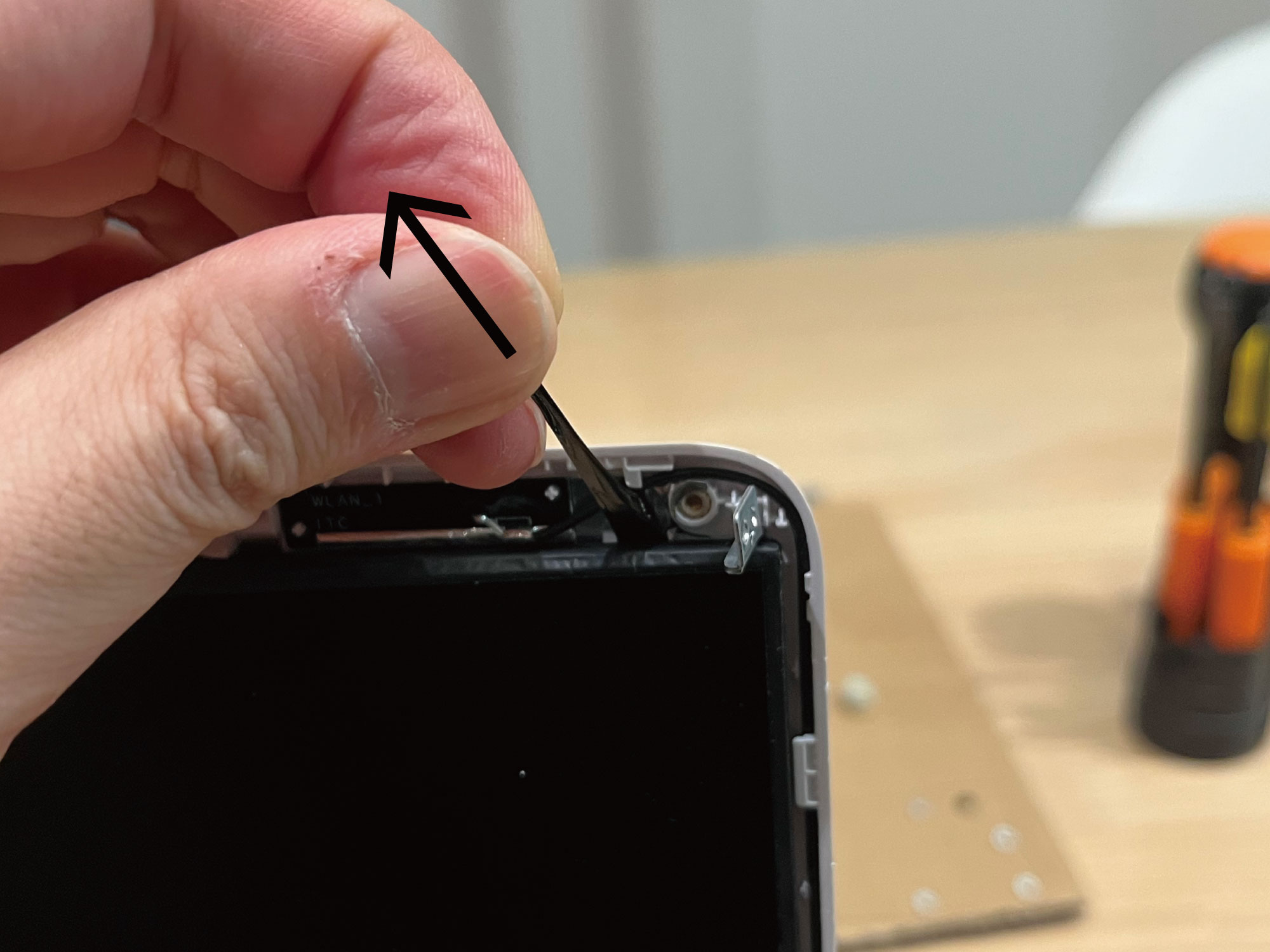

「何だこの両面テープ!接着力がハンパねぇ!!」と液晶をバキバキと割りながら剥がしている時にふと「あ、コレ引っ張るタイプの両面テープじゃね?」と思ったらビンゴ。引っ張って剥がすタイプでした。

LCD交換したら組み上げて終わり!
