DELL Latitude 3560 分解 | DELL Latitude 3560 Teardown

SSDへの換装とキーボード、LCDの交換をするために DELL Latitude 3560 をほぼフル分解したので記録。

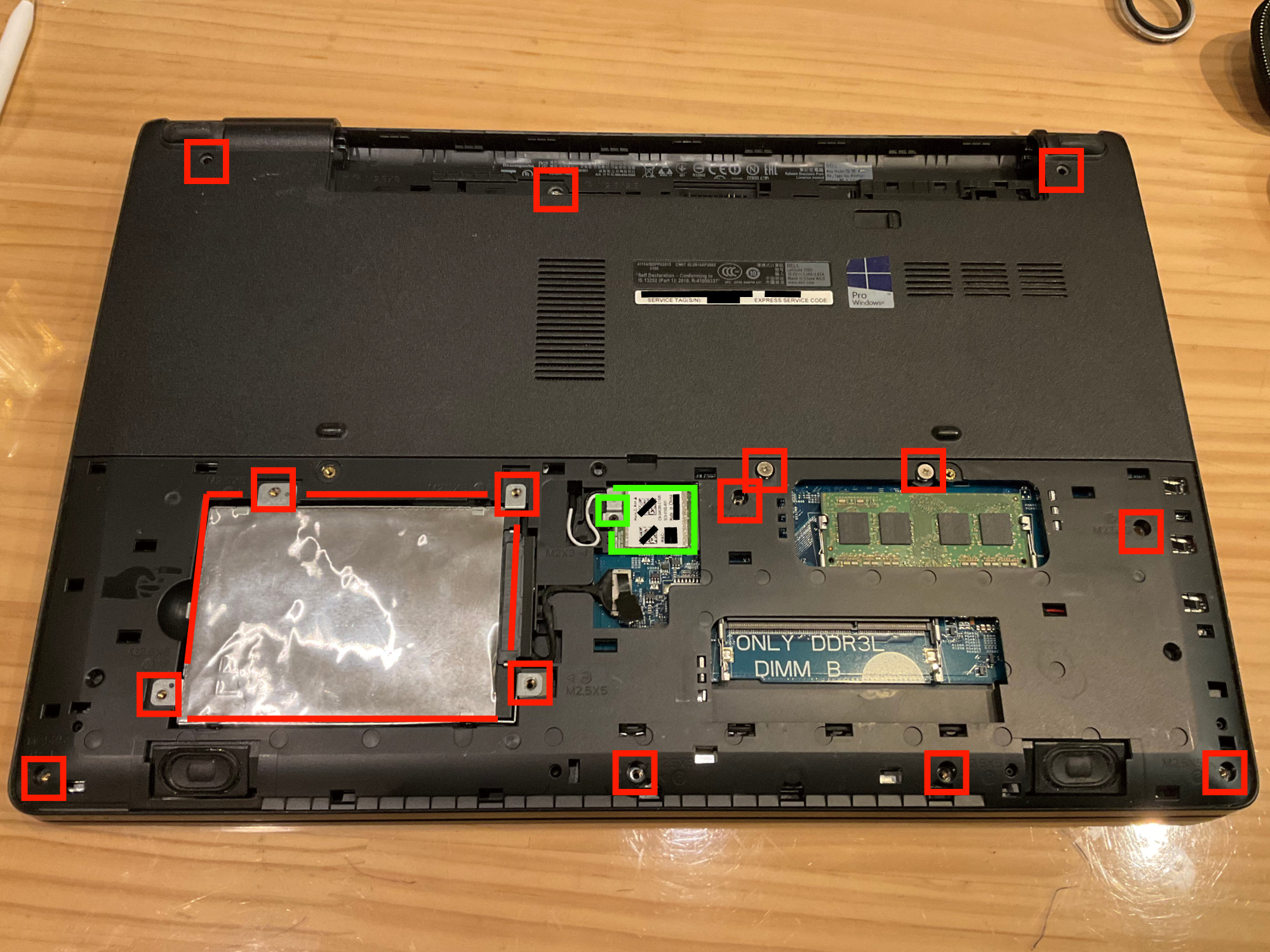

裏蓋とバッテリーは説明の必要がないと思うので飛ばします。
LCDの交換をする場合はWifiの子機も外しておきましょう。キーボード交換、SSD換装だけであれば必要ありません。

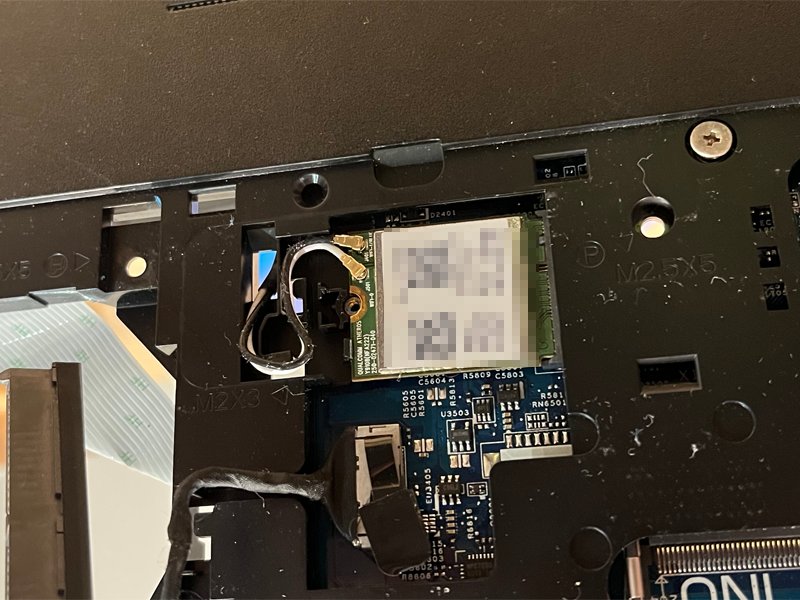

WiFiのアンテナメモ

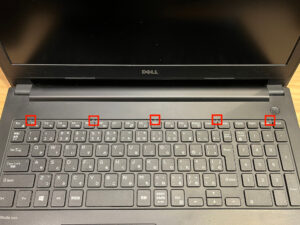

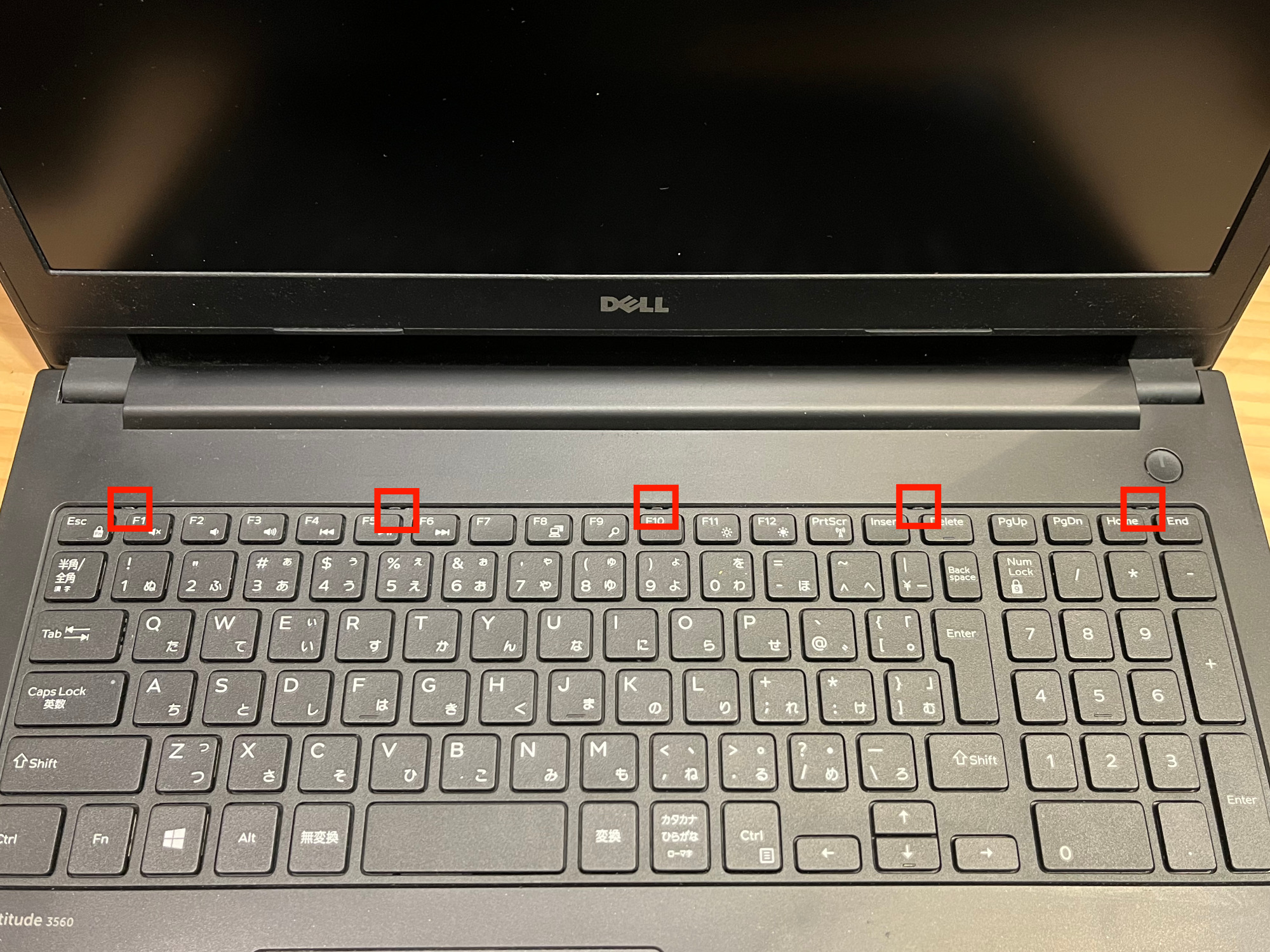

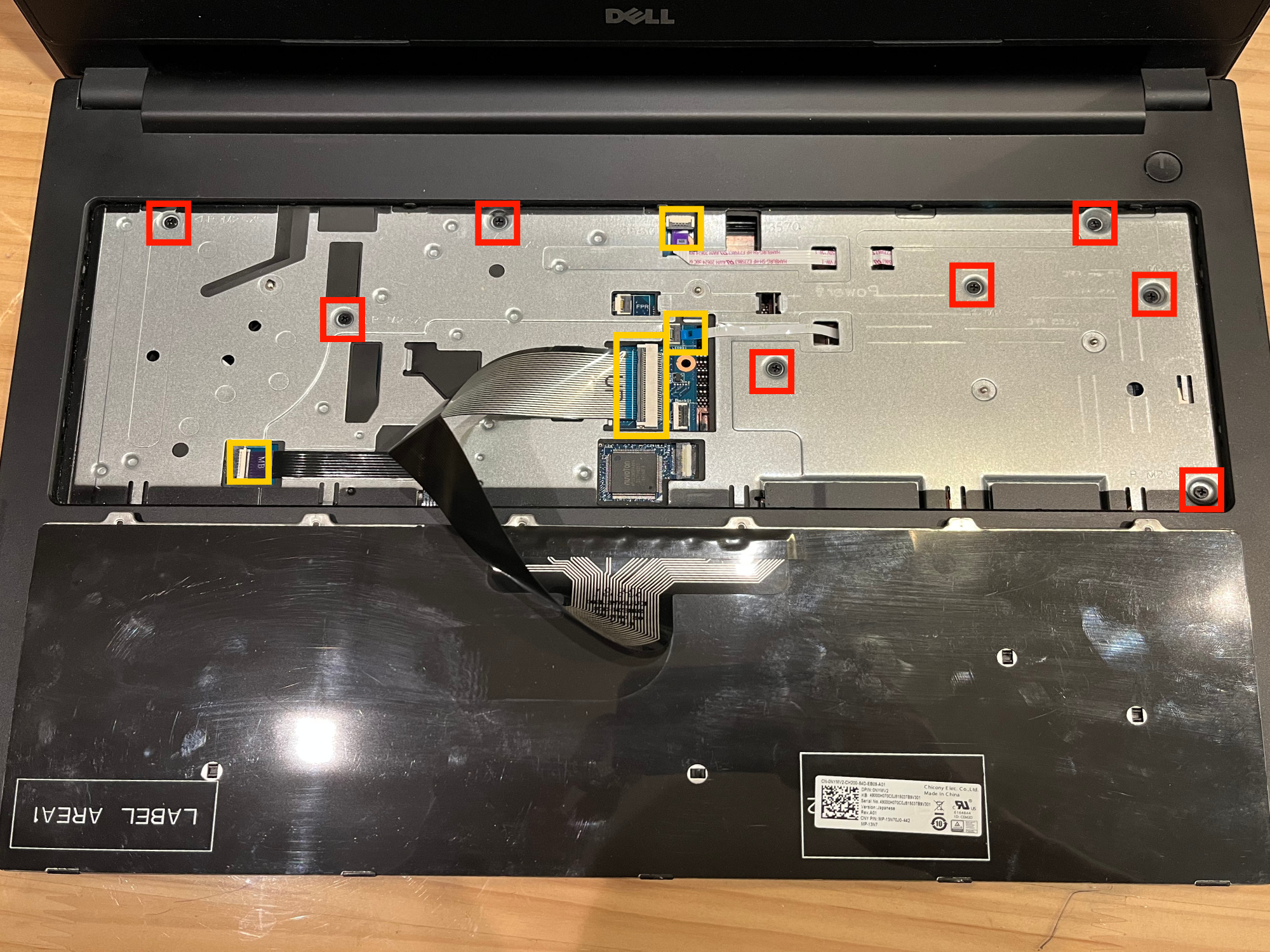

キーボート上部の爪を押しながら、キーボードを手前(上)に剥がすことで取り外しができます。本体とキーボードに隙間ができた時点で薄いカードなどを挟みながら作業するとやりやすいと思います。

フィルムケーブルに注意。

底部パネルを、パームレスト側から上面に押し出すように力をかけると外れます。VGA端子の部分などが細いので破損に注意。

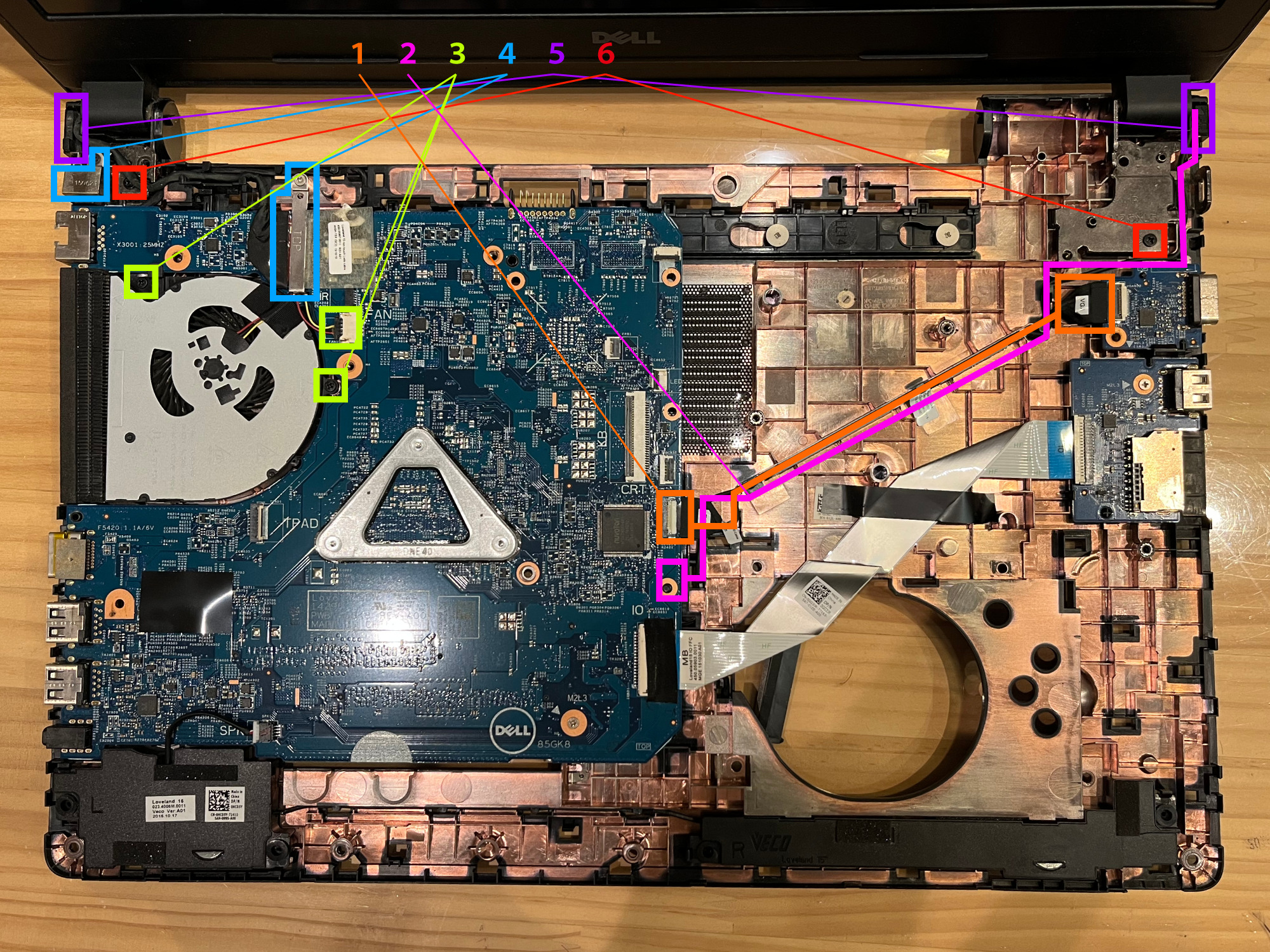

個人的にやりやすかった順番でメモ。

  1. VGAのケーブル
  2. WiFiのケーブル
  3. CPUファン
  4. LCD側の左側の金具がMBの下に潜っており、CPUファンを外した方が作業しやすかったです。そもそも正規の場合はMBも外す作業なのかもしれません。

  5. ACコネクタとLCDコネクタ
  6. LCD固定金具横ののゴム製パーツ(左右)
  7. LCD固定金具

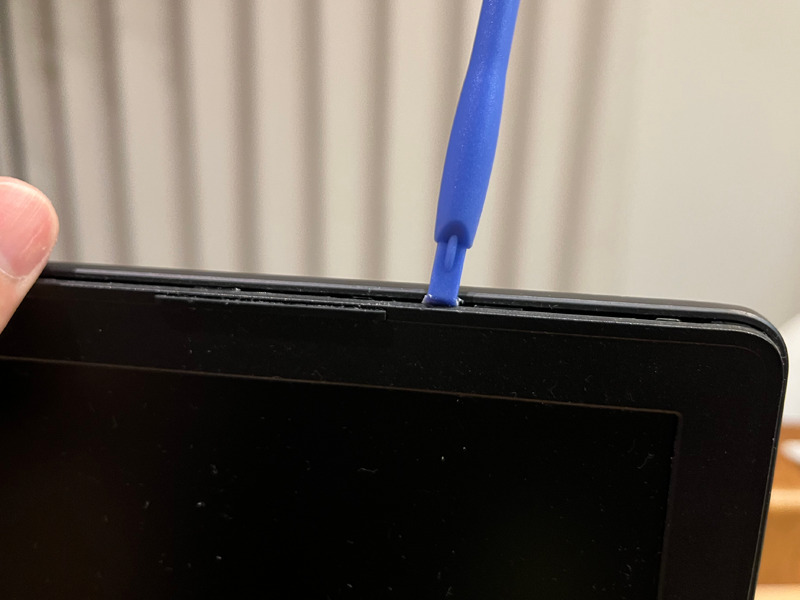

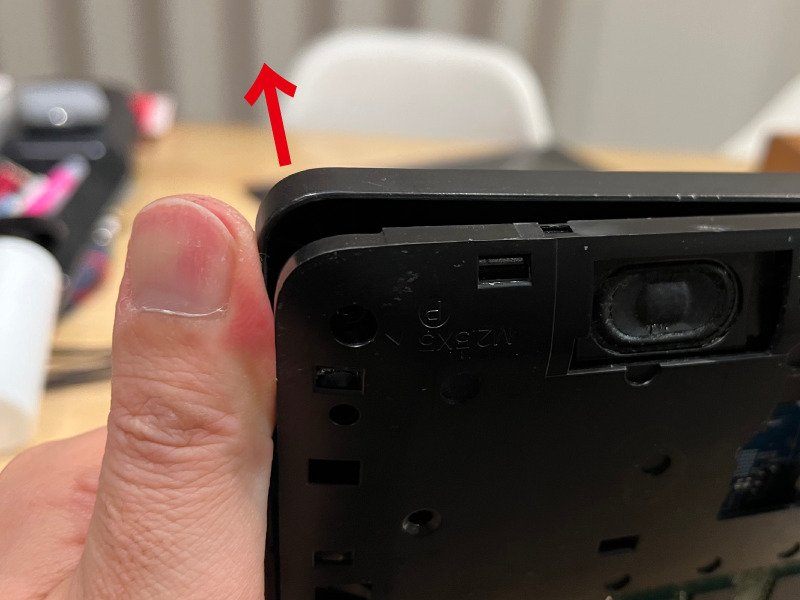

LCDベゼルを外していきます。ネジはありません。固定ツメの破損注意。

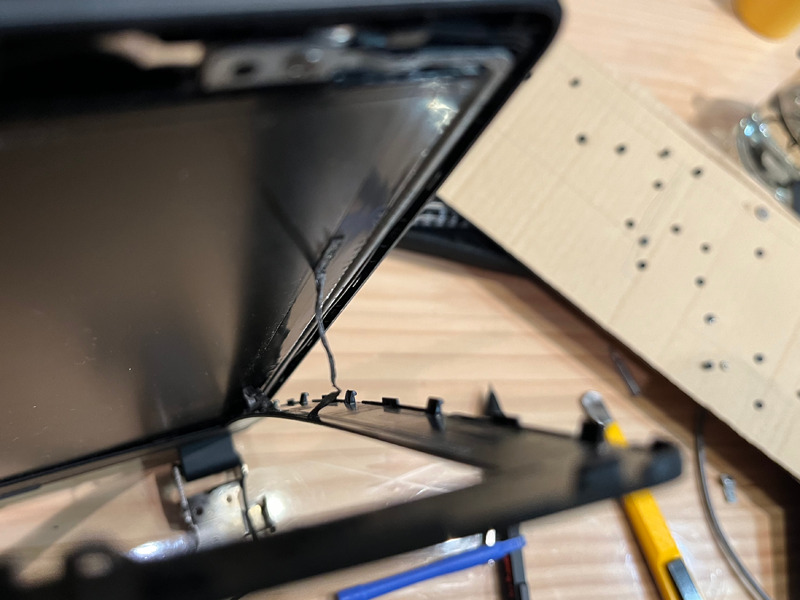

なんか外しづらいなと思ったら両面テープでした。

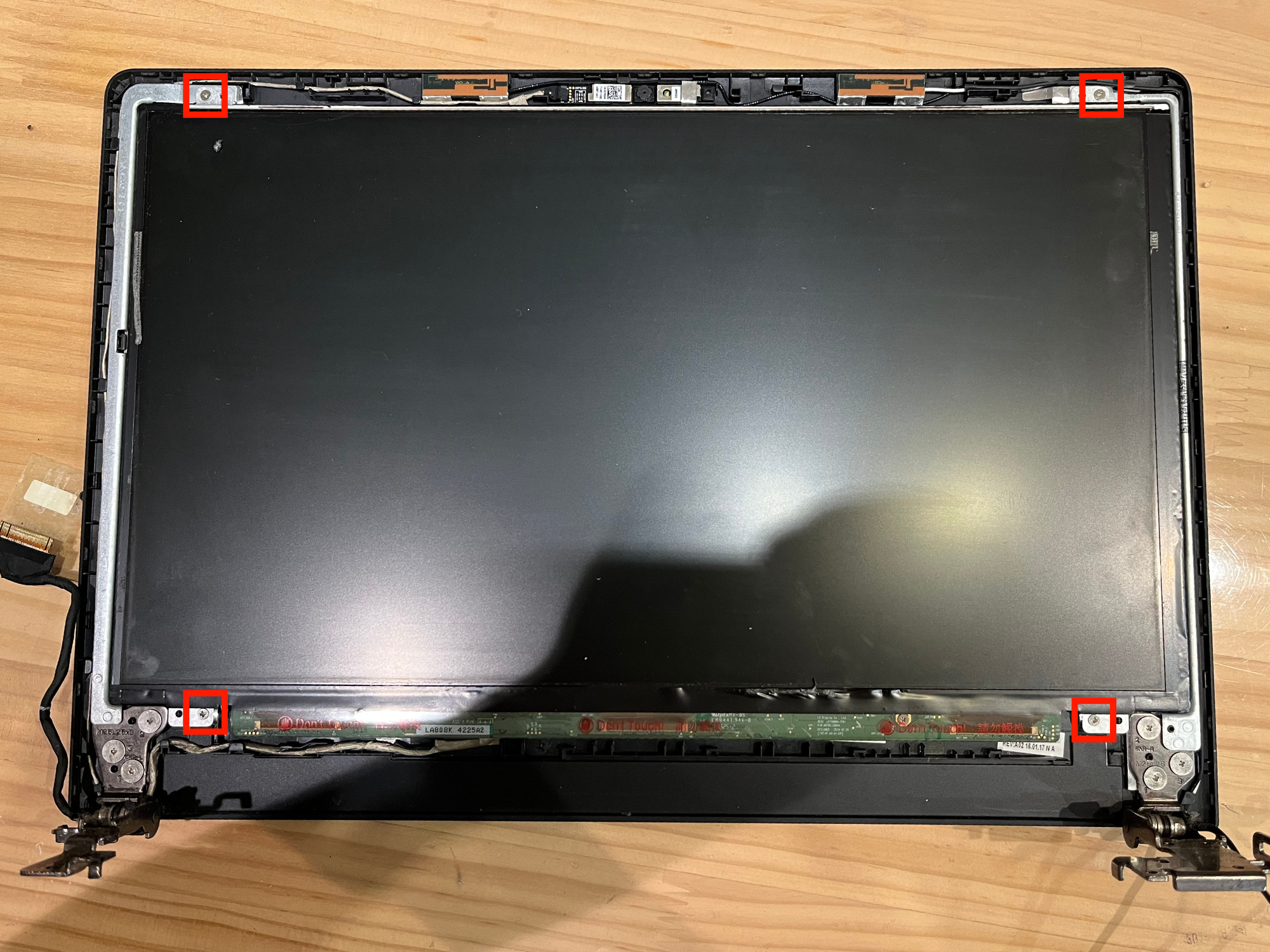

ネジ4箇所外し。

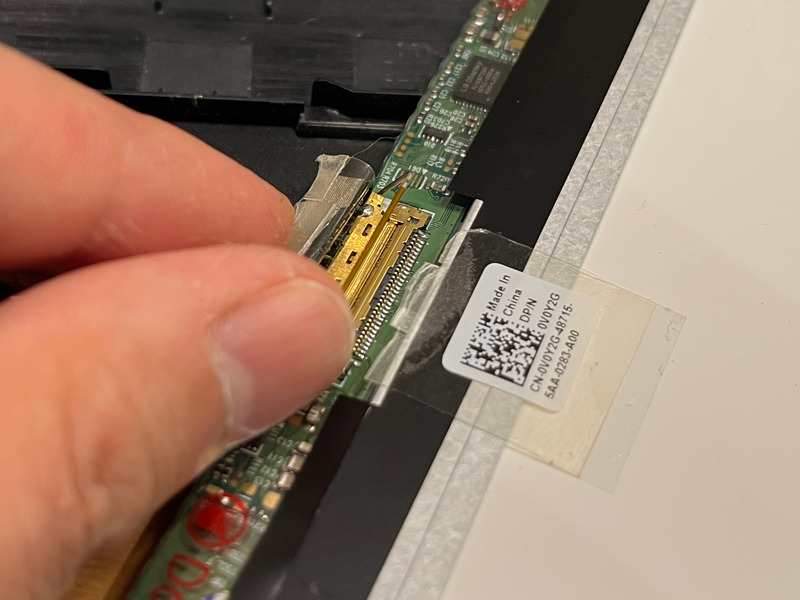

LCD側のコネクタには抜け防止のストッパーがあるので外し忘れ注意。フィルムは切っちゃっていいと思います。組立時はマスキングテープで代用しました。

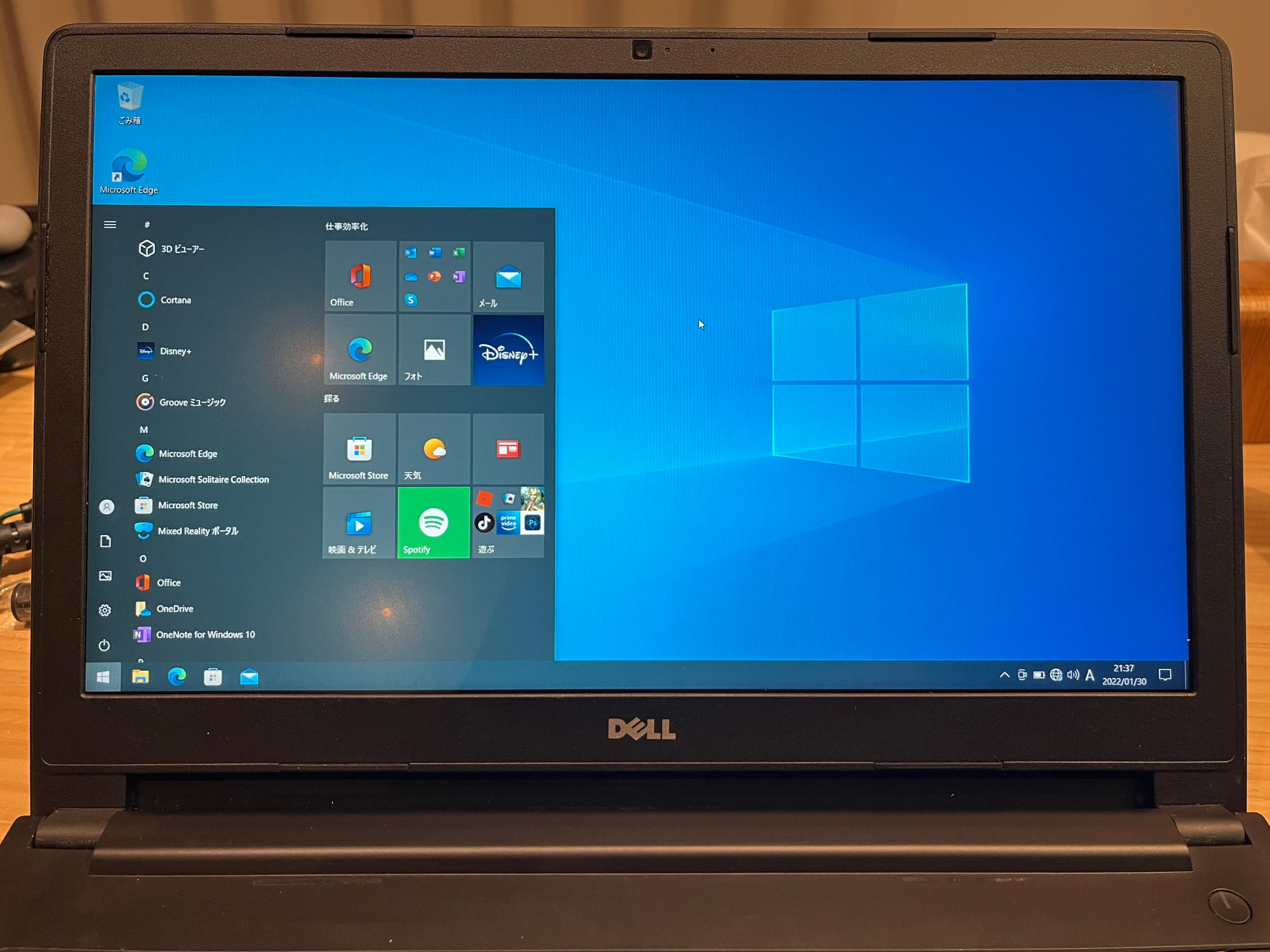

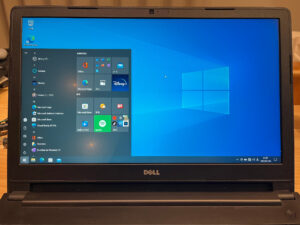

無事、LCD交換も終わり再組み立て、OSリカバリ完了。Lenovo、DELLあたりは保守パーツが比較的手に入りやすくて助かります。
